HCSR04超聲波模塊 超聲波測距模塊 測距模塊傳感器 資料

超聲波固定架鏈接 http://www.zxsjkj.com/lianmeng/c1932014659/tce68ee69a1e.html

資料下載；http://box.cloud.taobao.com/file/downloadFile.htm?shareLink=58NAzNk

特價銷售，如果買家不會用或者出現什么問題，需要退換，請收到貨后3天內，來回郵費需要買家承擔，只提供資料，不提供技術支持，謝謝

１、本模塊性能穩定，測度距離精確。能和國外的SRF05,SRF02等超聲波測距模塊相媲美。模塊高精度，盲區（2cm）超近,穩定的測距是此產品成功走向市場的有力根據！此模塊完全謙容GH-311防盜模塊

2 主要技術參數：
        1：使用電壓：DC5V         2：靜態電流：小于2mA
        3：電平輸出：高5V           4：電平輸出：底0V
        5：感應角度：不大于15度       6：探測距離：2cm-450cm

     7:高精度：可達0.3cm

 板上接線方尸VCC、trig（控制端）、  echo（接收端）、 out（空腳）、 GND

 OUT腳為此模塊作為防盜模塊時的開關量輸出腳，測距模塊不用此腳！

注意：模塊應先插好在電路板上再通電，避免產生高電平的誤動作，如果產生了，重新通電方可解決。

本模塊可提供測距程序：C51，PIC18F877，義龍單片機，三種MCU的測試參考。

3、ＵＲＦ０４模塊工作原理：

   (1)采用IO觸發測距，給至少10us的高電平信號;

       (2)模塊自動發送8個40khz的方波，自動檢測是否有信號返回；

(3)有信號返回，通過IO輸出一高電片高電平持續的時間就是超聲波從發射到返回的時間．

      測試距離=(高電平時間*聲速(340M/S))/2;

    本產品使用方法簡單,一個控制口發一個10US以上的高電平,就可以在接收口等待高電平輸出.一有輸出就可以開定時器計時,當此口變?yōu)榈碗娖綍r就可以讀定時器的值,此時就為此次測距的時間,方可算出距離.如此不斷的周期測,就可以達到你移動測量的值了~~

   (1)采用IO觸發測距，給至少10us的高電平信號;

       (2)模塊自動發送8個40khz的方波，自動檢測是否有信號返回；

(3)有信號返回，通過IO輸出一高電片高電平持續的時間就是

          超聲波從發射到返回的時間．測試距離=(高電平時間*聲速(340M/S))/2;

本模塊可提供全套測距程序：C51，PIC18F877,超聲波LCD1602顯示，超聲波LCD12864顯示，數碼管顯示，串口顯示等，測距參考程序。

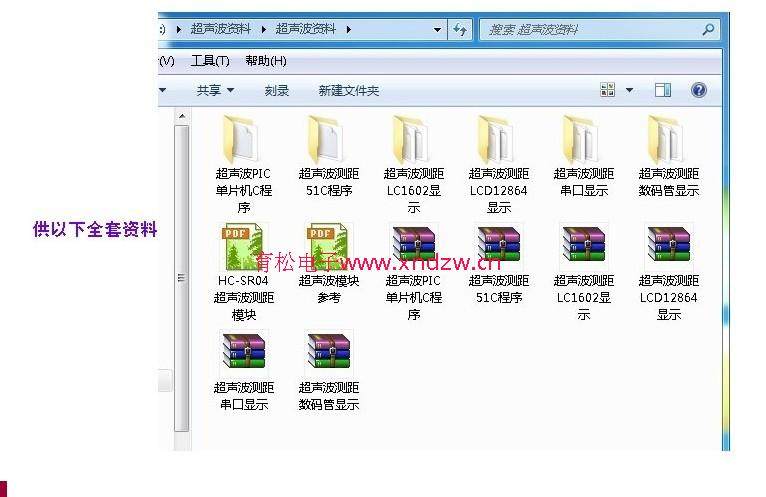

供以下全套資料

不提供原理圖
