五層教學樓建筑和結構CAD圖紙/大學中學教室建施結施設計施工素材

- 價 格: ¥ 48
- 今日價格: 有特價請聯系
- 商品庫存: 2655 件
- 品牌:
- 貨號:5dc5e8dad65d
- 立刻聯系購買聯系商家
- 無參數

一、【商品名稱】
五層教學樓建筑和結構AutoCAD圖紙
二、【商品介紹】
一套框架結構五層教學樓CAD圖脂占地面積42.3米x15.24米=644平方米,總建筑面積3341平方米,高度22.5米。兩道樓梯,每層7間教室x5層=35間教室,每層設有男女公共廁所、教師休息室、辦公室。

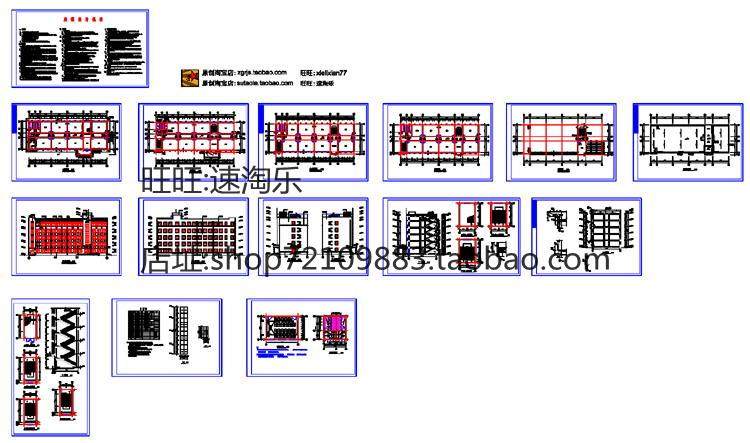

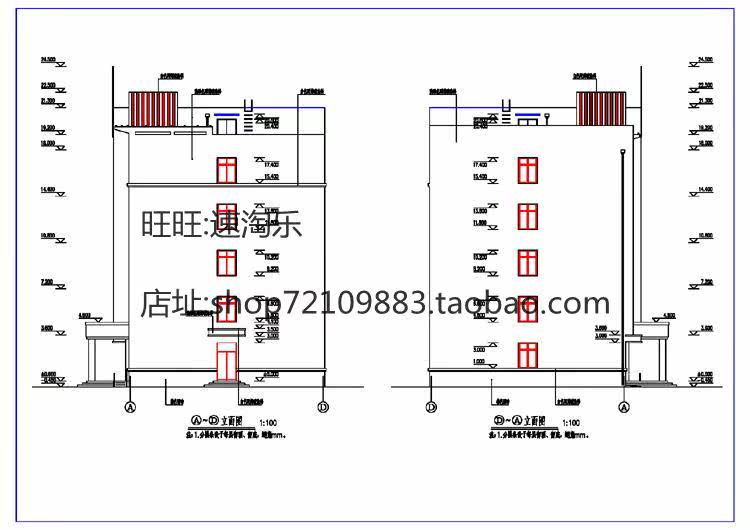

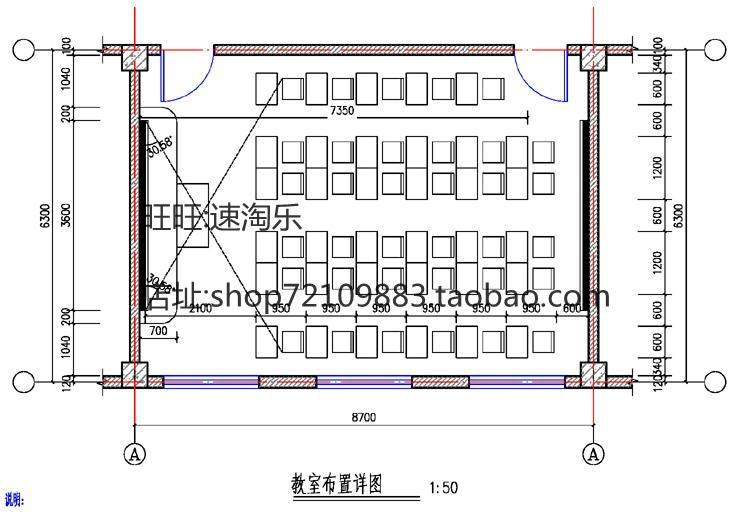

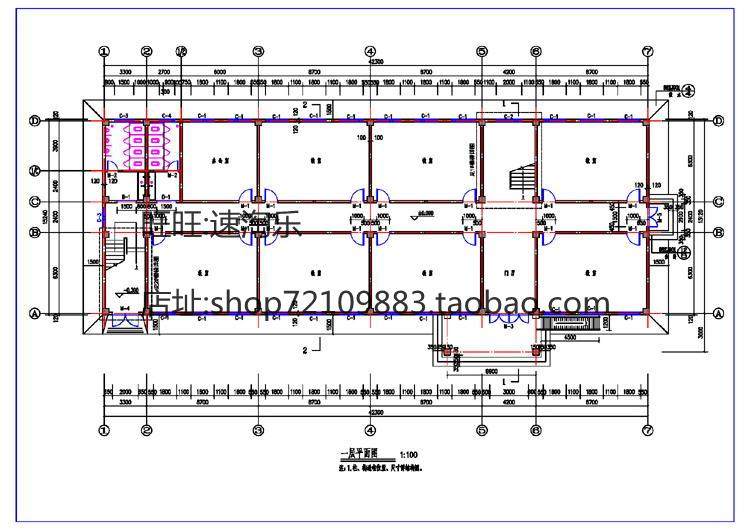

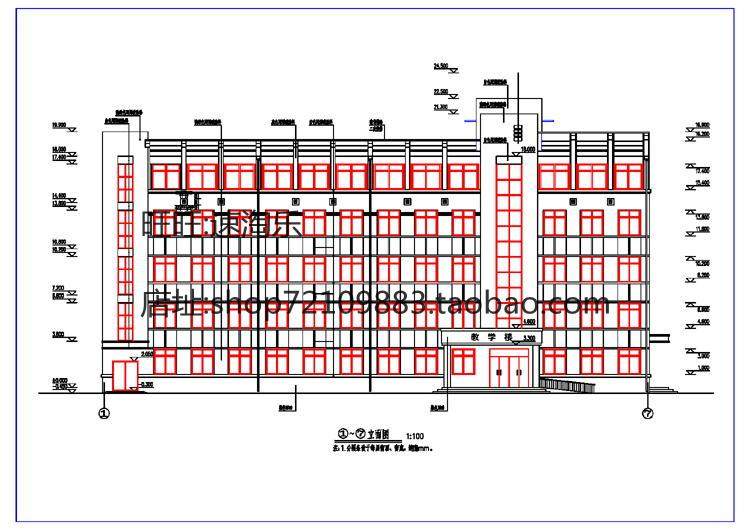

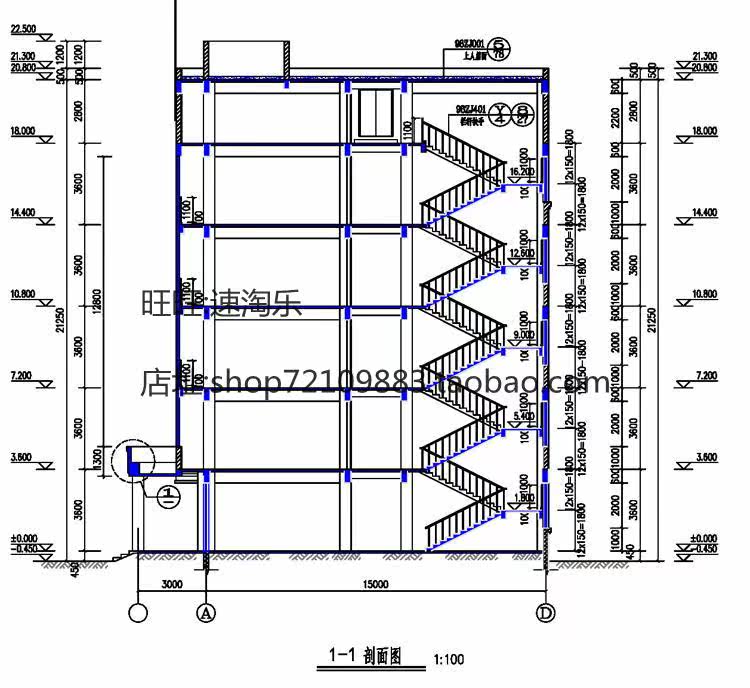

建筑圖紙包括:建筑設計說明、一至五層平面布置圖、屋頂排水平面圖、4個立面圖、2個剖面圖、樓梯剖面詳圖、門窗表、教室布置詳圖、衛生間布置詳圖等共15張圖紙。

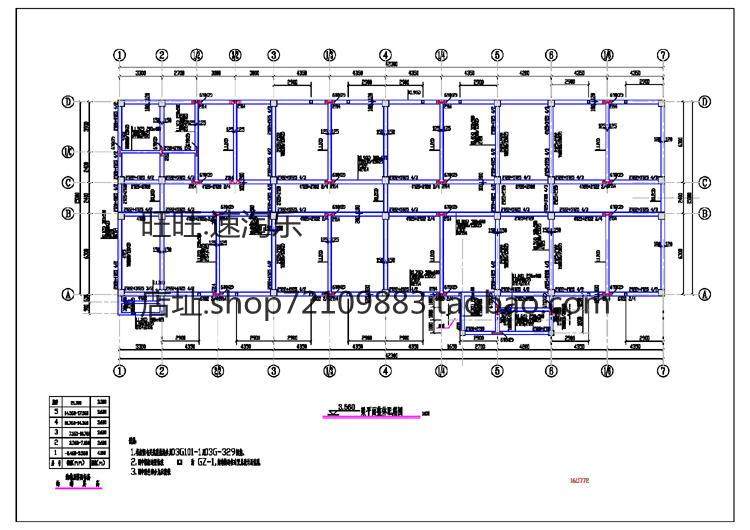

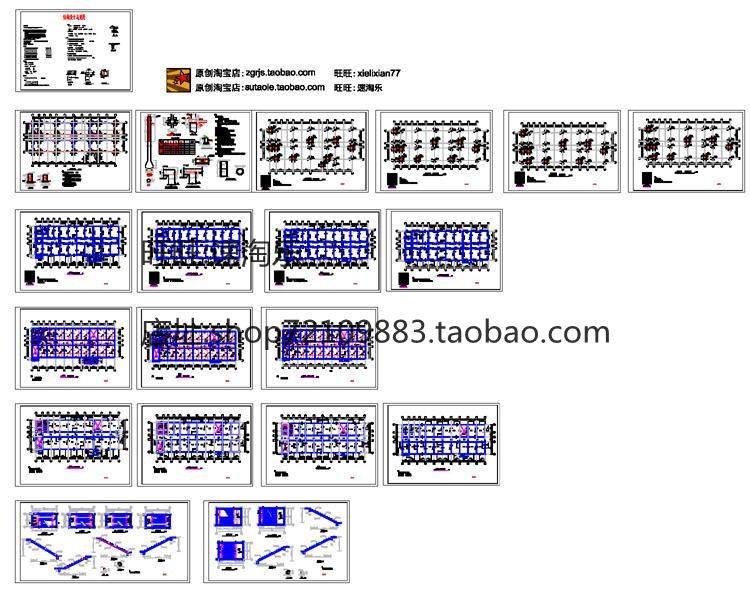

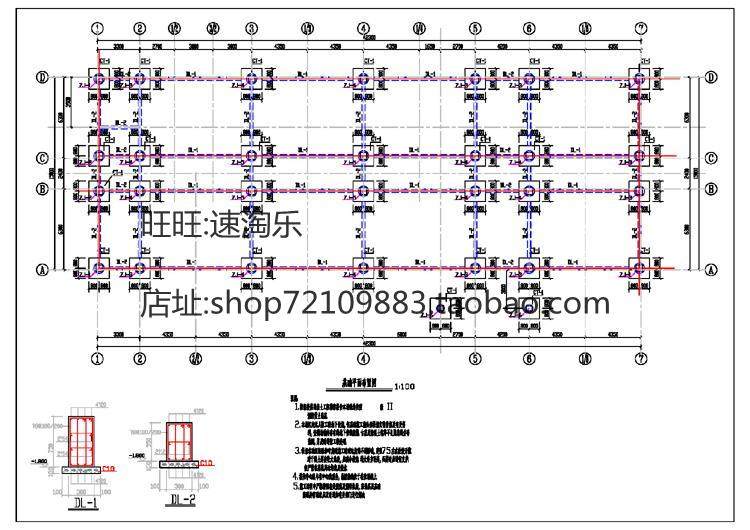

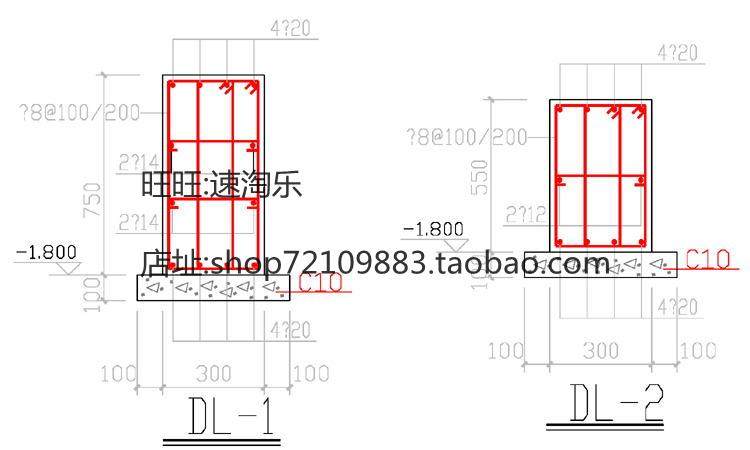

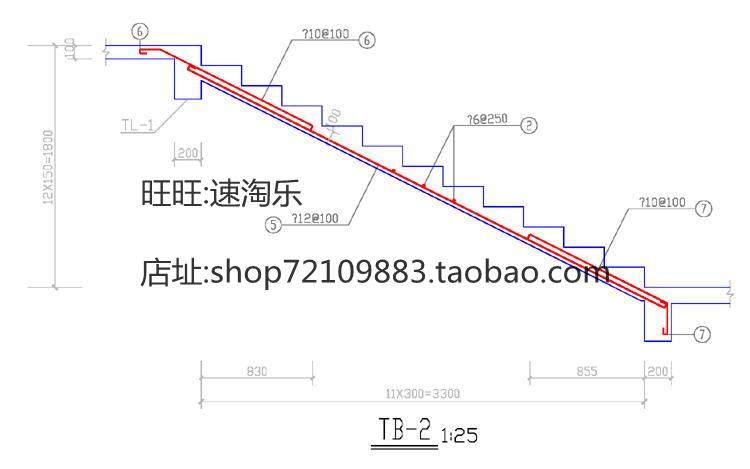

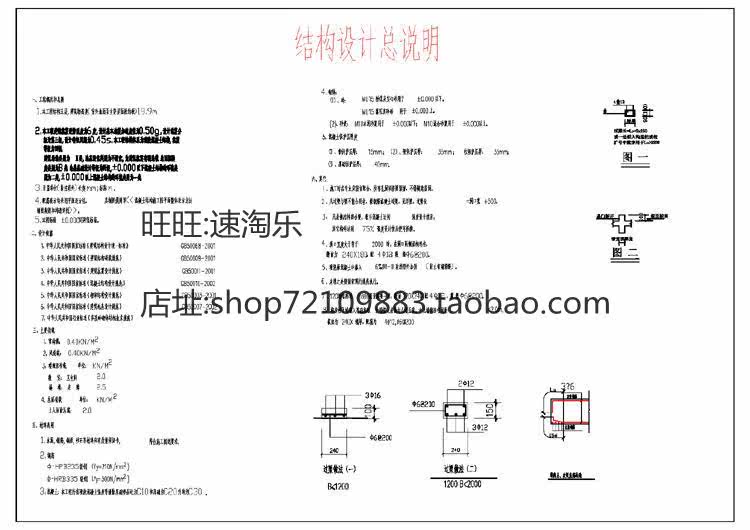

結構圖紙包括:結構設計說明、基礎平面布置圖、基礎詳圖、柱平面配筋布置圖、梁平面整體配筋圖、結菇面板配筋圖、平面模板布置圖、樓梯結構圖等共20張圖紙。
本資料適合設計、繪圖、施工等使用。
三、【文件描述】
文件類型:AutoCAD 2004 (dwg格式)
文件大小:4.37 MB

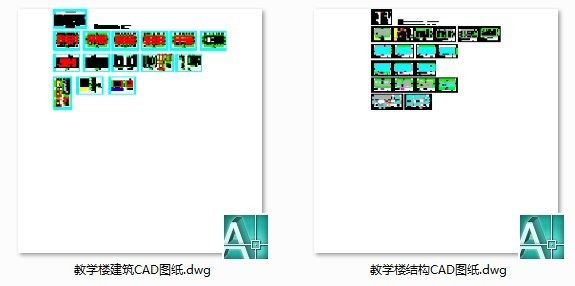

文件數量:2個
文件安全:通過360殺毒軟件安全檢測

四、【購買須知】
(1).交易流程:購買-支付(在訂單備注欄填寫收貨QQ、163、126等國內郵箱)
-賣家發電子郵件-買家下載文件-雙方確認、評價。
(2).本商品不提供實物介質,只采用互聯網進行數據傳送。
掌柜郵件在線時,即買即發送。
不在線時,只要告知了電子郵箱,承諾非常遲發貨時間在24小時內。
如果由于掌柜原因未能及時發貨,買家可退款并免費贈送該商品。
