現貨包郵！ 電子元器件檢測全精通(雙色版) 百種元器件參數和引腳識別方法 萬用表使用方法 萬用表檢測電阻器方法.

書 名 電子器件檢測全精通(雙色版)
叢 書 名 電子工程師之路
標準書號 ISBN  (咨詢特價)
編目分類 TN606
作 者 胡斌 胡松 編著
譯 者 --
責任編輯 朝輝
開 本 16 開
印 張 (咨詢特價)
字 數 385 千字
頁 數 244 頁
裝 幀 平裝
版 次 第1版第1次
初版時間 2014年5月
本 印 次 2014年5月
首 印 數 4000 冊
定 價 48.00
內容提要
《電子器件檢測全精通(雙色版)》緊緊圍繞動手技能的培養，分成五大方面系統而詳細地講解了百種器件參數識別和引腳識別方法，萬用表檢測器件及檢修器件典型應用電路故障方法，萬用表檢修單電路故障方法，數百個電子技術知識點，百種器件型號命名方法、結構和內電路快速查詢平臺。
《電子器件檢測全精通(雙色版)》內容系統，講解詳細和透徹，巨細無遺。
《電子器件檢測全精通(雙色版)》適合立志成為電子工程師的讀者、電子行業的從業者、在校大學生和剛畢業的大學生、技術學院學生和職校學生以及廣大的電子愛好者閱讀參考。

目 錄

第1章 百種器件參數和引腳識別方法 1
1.1 百種器件參數表示形式和識別方法 1
1.1.1 4環電阻器色環表示方法和識別方法 1

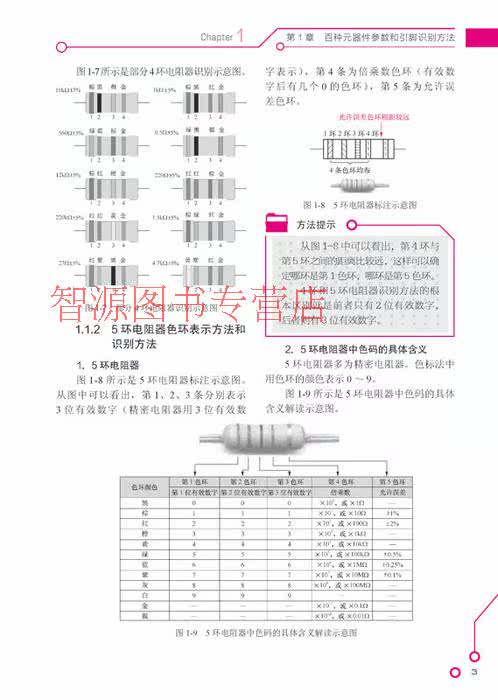

1.1.2 5環電阻器色環表示方法和識別方法 3

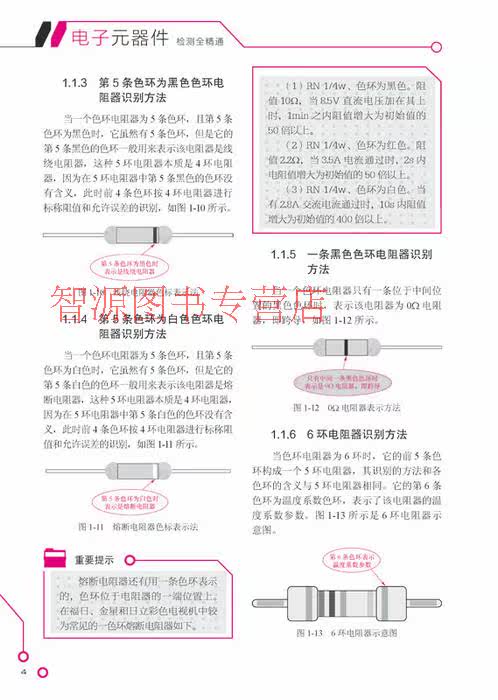

1.1.3 第5條色環為黑色色環電阻器識別方法 4
1.1.4 第5條色環為白色色環電阻器識別方法 4
1.1.5 一條黑色色環電阻器識別方法 4
1.1.6 6環電阻器識別方法 4
1.1.7 電阻器參數直標法和字母數字混標法 5

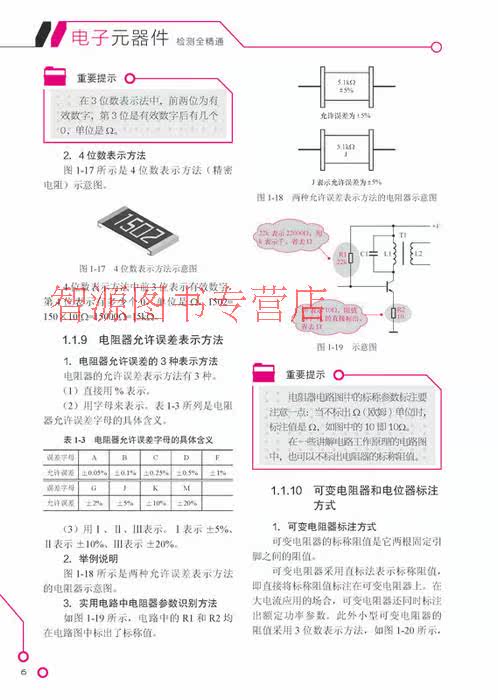

1.1.8 電阻器參數3位數和4位數表示法 5
1.1.9 電阻器允許誤差表示方法 6
1.1.10 可變電阻器和電位器標注方式 6
1.1.11 電容器參數直標法和字母數字混標法 7
1.1.12 電容器3位數表示法、4位數表示法和色標法 8
1.1.13 電容器允許誤差表示方法 9
1.1.14 電容器溫度字母表示含義和工作電壓色標方法 10
1.1.15 常用電容器標稱容量系列和參數運用說明 11
1.1.16 電感器參數直標法和色標法 12
1.1.17 固定電感器額定電流等級表示方法和電感器參數運用說明 13
1.1.18 變癢參數標注方法和參數運用說明 13
1.1.19 其他參數識別說明 13
1.2 百種器件引腳極性識別方法 14
1.2.1 排阻共用端識別方法和兩種引腳排序識別方法 14
1.2.2 4種可變電阻器引腳識別方法 15
1.2.3 兩種電位器引腳識別方法 16
1.2.4 多種有極性電解電容器正、負引腳識別方法 17
1.2.5 3種微調電容器引腳識別方法 19
1.2.6 4種可變電容器引腳識別方法 20
1.2.7 呆天線線圈和揚聲器引腳識別方法 21
1.2.8 4種普通二極管引腳識別方法 22
1.2.9 7種發光二極管引腳極性識別方法 23
1.2.10 紅外發光二極管、穩壓二極管和變?nèi)荻䴓O管引腳識別方法 25
1.2.11 快恢復和超快恢復二極管、恒流二極管和變阻二極管引腳識別方法 25
1.2.12 國產金屬封裝三極管引腳識別方法 26
1.2.13 國產塑料封裝三極管引腳識別方法 27
1.2.14 國產微型三極管引腳識別方法 27
1.2.15 進口半導體三極管引腳識別方法 28
1.2.16 貼片三極管引腳識別方法 28
1.2.17 6種場效應晶體管引腳分布規律及識別方法 28
1.2.18 兩種單列集成電路引腳分布規律及識別方法 30
1.2.19 3種雙列集成電路引腳分布規律及識別方法 33
1.2.20 4列集成電路引腳分布規律及識別方法 34
1.2.21 金屬封裝和反向分布集成電路引腳分布規律及識別方法 34
1.2.22 石英晶振和陶瓷濾波器引腳識別方法 35
1.2.23 兩種駐極體電容話筒引腳識別方法 36
1.2.24 直流有刷電機引腳、轉速、轉向和穩速類型識別方法 36
1.2.25 波段開關引腳識別方法、雙聲道插頭和插座引腳識別方法 37
1.2.26 計算機接口引腳識別方法 37

第2章 學會使用萬用表 40
2.1 初步熟悉萬用表 40
2.1.1 萬用表使用安全永遠很不錯 40
2.1.2 認識指針式和數字式萬用表面板及測量功能 41
2.2 萬用表歐姆擋操作方法 43
2.2.1 萬用表歐姆擋基本操作方法 44
2.2.2 萬用表歐姆擋測量導線和開關通斷方法 46
2.2.3 指針式萬用表歐姆擋測量原理 47
2.2.4 使用歐姆擋注意事項 47
2.3 萬用表直流電壓擋操作方法 47
2.3.1 指針式萬用表游絲校零方法和測量電池電壓方法 48
2.3.2 萬用表直流電壓擋常用測量項目和注意事項 48
2.3.3 萬用表測量電路板上直流電壓方法和測量直流高壓方法 52
2.3.4 整機電路中的直流電壓關鍵測試點 52
2.3.5 指針式萬用表直流電壓擋測量原理 54
2.4 萬用表交流電壓擋操作方法 55
2.4.1 萬用表交流電壓擋操作方法和測量項目 55
2.4.2 整機電路中的交流電壓關鍵測試點 57
2.4.3 指針式萬用表交流電壓擋測量原理 57
2.5 萬用表直流電流擋操作方法 58
2.5.1 萬用表直流電流擋操作方法和測量項目 58
2.5.2 電路板上的電流測量口 59
2.5.3 指針式萬用表直流電流擋測量原理 61
2.6 萬用表其他測量功能和操作注意事項 62
2.6.1 數字式萬用表其他測量功能 62
2.6.2 萬用表操作注意事項小結 63

第3章 萬用表檢測常用器件方法及器件修配方法 65
3.1 萬用表檢測電阻器方法 65
3.1.1 萬用表測量各種規格電阻器 65
3.1.2 萬用表在路測量電阻器阻值 66
3.1.3 電阻器的修復和選配方法 70
3.1.4 熔斷電阻器故障處理 70
3.2 萬用表檢測可變電阻器和電位器方法 71
3.2.1 萬用表檢測可變電阻器 71
3.2.2 萬用表檢測電位器 73
3.3 萬用表檢測敏感電阻器方法 76
3.3.1 萬用表檢測熱敏電阻器 76
3.3.2 萬用表檢測壓敏電阻器和光敏電阻器 78
3.4 萬用表檢測電容器方法 78
3.4.1 電容器常見故障現象 78
3.4.2 指針式萬用表檢測電容器 79
3.4.3 指針式萬用表檢測有極性電解電容器 81
3.4.4 指針式萬用表歐姆擋檢測電容器原理 82
3.4.5 數字式萬用表檢測電容器 83
3.4.6 固定電容器的修復和選配方法 83
3.4.7 微調電容器和可變電容器故障特征及故障處理方法 84
3.5 萬用表檢測電感器和變癢方法 85
3.5.1 萬用表檢測電感器 85
3.5.2 萬用表檢測呆天線 86
3.5.3 萬用表檢測偏轉線圈 87
3.5.4 萬用表檢測行線性調節器 88
3.5.5 變癢修理方法和選配原則 88
3.5.6 萬用表檢測音頻輸入變癢和輸出變癢 88
3.5.7 萬用表檢測振蕩線圈和中頻變癢 89
3.5.8 萬用表檢測行輸出變癢 90
3.5.9 萬用表檢測枕形校正變癢 90
3.6 萬用表檢測普通二極管方法 90
3.6.1 普通二極管故障特征 91
3.6.2 萬用表檢測普通二極管 91
3.6.3 二極管選配方法和更換方法 94
3.7 萬用表檢測其他常用二極管方法 95
3.7.1 萬用表檢測橋堆 95
3.7.2 萬用表檢測穩壓二極管 96
3.7.3 萬用表檢測發光二極管 98
3.7.4 萬用表檢測變?nèi)荻䴓O管 99
3.7.5 萬用表檢測肖特基二極管 100
3.7.6 萬用表檢測雙基極二極管 101
3.7.7 雙向觸發二極管轉折電壓測量方法 101
3.7.8 萬用表檢測其他二極管 102
3.8 萬用表檢測三極管方法 102
3.8.1 三極管故障特征 102
3.8.2 指針式萬用表檢測NPN和PNP型三極管 103
3.8.3 三極管選配方法和更換方法 107
3.9 萬用表檢測其他三極管方法 108
3.9.1 萬用表檢測達林頓管 108
3.9.2 萬用表檢測帶阻尼行輸出三極管 108
3.9.3 萬用表檢測光敏三極管 111
(咨詢特價) 萬用表檢測場效應晶體管方法 112
(咨詢特價).1 結型場效應晶體管電極和管型判別方法 112
(咨詢特價).2 結型場效應晶體管放大能力測量方法 112
(咨詢特價).3 雙柵場效應晶體管測量方法 113
(咨詢特價) 萬用表檢測兩種繼電器方法 114
(咨詢特價).1 電磁式繼電器5種測量方法 114
(咨詢特價).2 萬用表檢測干簧式繼電器方法 116

第4章 萬用表檢修器件典型應用電路故障 117
4.1 萬用表檢修電阻類器件電路故障 117
4.1.1 萬用表檢修電阻串聯電路故障 117
4.1.2 萬用表檢修電阻并聯電路故障 118
4.1.3 萬用表檢修電阻串并聯電路故障 121
4.1.4 萬用表檢修電阻分壓電路故障 121
4.1.5 萬用表檢修電阻直流電壓供給電路故障 121
4.1.6 萬用表檢修電阻交流信號電壓供給電路故障 122
4.1.7 萬用表檢修電阻分流電路故障 122
4.1.8 萬用表檢修電阻限流保護電路故障 123
4.1.9 萬用表檢修直流電壓電阻降壓電路故障 123
4.1.10 萬用表檢修電阻隔離電路故障 124
4.1.11 萬用表檢修電流變化轉換成電壓變化的電阻電路故障124
4.1.12 萬用表檢修交流信號電阻分壓衰減電路故障 125
4.1.13 萬用表檢修音量調節限制電阻電路故障 125
4.1.14 萬用表檢修阻尼電阻電路故障 125
4.1.15 萬用表檢修電阻消振電路故障 126
4.1.16 萬用表檢修負反饋電阻電路故障 126
4.1.17 萬用表檢修三極管偏置電路中的可變電阻電路故障 126
4.1.18 萬用表檢修光頭自動功率控制(APC)電路中的靈敏度調整電路故障 127
4.1.19 萬用表檢修立體聲平衡控制中的可變電阻電路故障 127
4.2 萬用表檢修電容類器件典型應用電路故障 128
4.2.1 萬用表檢修典型電容濾波電路故障 128
4.2.2 萬用表檢修電源濾波電路中的高頻濾波電容電路故障 128
4.2.3 萬用表檢修電源電路中的電容保護電路故障 129
4.2.4 萬用表檢修退耦電容電路故障 129
4.2.5 萬用表檢修電容耦合電路故障 129
4.2.6 萬用表檢修高頻消振電容電路故障 130
4.2.7 萬用表檢修消除無線電波干擾的電容電路故障 130
4.2.8 萬用表檢修揚聲器分頻電容電路故障 130
4.2.9 萬用表檢修發射極旁路電容電路故障 131
4.2.10 萬用表檢修RC串聯電路故障 131
4.2.11 萬用表檢修RC并聯電路故障 131
4.2.12 萬用表檢修RC串并聯電路故障 132
4.2.13 萬用表檢修RC消火花電路故障 132
4.2.14 萬用表檢修話筒電路中的RC低頻噪聲切除電路故障 132
4.2.15 萬用表檢修RC錄音高頻補償電路故障 132
4.2.16 萬用表檢修積分電路故障 133
4.2.17 萬用表檢修RC去加重電路故障 133
4.2.18 萬用表檢修微分電路故障 133
4.2.19 萬用表檢修RC低頻衰減電路故障 134
4.2.20 萬用表檢修RC低頻提升電路故障 134
4.3 萬用表檢修變癢和LC諧振電路故障 135
4.3.1 萬用表檢修典型電源變癢電路故障 135
4.3.2 電源變癢故障綜述 135
4.3.3 萬用表檢修二次抽頭電源變癢電路故障 138
4.3.4 萬用表檢修兩組二次繞組電源變癢電路故障 138
4.3.5 萬用表檢修具有交流輸入電壓轉換裝置的電源變癢電路故障 139
4.3.6 萬用表檢修音頻輸入變癢電路故障 139
4.3.7 萬用表檢修音頻輸出變癢電路故障 140
4.3.8 萬用表檢修LC并聯諧振阻波電路故障 140
4.3.9 萬用表檢修LC串聯諧振吸收電路故障 140
4.4 萬用表檢修二極管典型應用電路故障 141
4.4.1 萬用表檢修正極性半波整流電路故障 141
4.4.2 萬用表檢修負極性半波整流電路故障 141
4.4.3 萬用表檢修正、負極性半波整流電路故障 141
4.4.4 萬用表檢修正極性全波整流電路故障 142
4.4.5 萬用表檢修正、負極性全波整流電路故障 142
4.4.6 萬用表檢修正極性橋式整流電路故障 143
4.4.7 萬用表檢修二倍壓整流電路故障 143
4.4.8 萬用表檢修二極管簡易直流穩壓電路故障 144
4.4.9 萬用表檢修二極管限幅電路故障 144
4.4.10 萬用表檢修二極管溫度補償電路故障 144
4.4.11 萬用表檢修二極管控制電路故障 145
4.4.12 萬用表檢修二極管典型應用開關電路故障 145
4.4.13 萬用表檢修二極管檢波電路故障 145
4.4.14 萬用表檢修繼電器驅動電路中的二極管保護電路故障 146
4.4.15 萬用表檢修穩壓二極管應用電路故障 146
4.4.16 萬用表檢修變?nèi)荻䴓O管電路故障 146
4.5 萬用表檢修三極管典型應用電路故障 146
4.5.1 萬用表檢修三極管固定式偏置電路故障 146
4.5.2 萬用表檢修三極管分壓式偏置電路故障 147
4.5.3 萬用表檢修三極管集電極-基極負反饋式偏置電路故障 147
4.5.4 萬用表檢修三極管集電極直流電路故障 148
4.5.5 萬用表檢修三極管發射極直流電路故障 148

第5章 萬用表檢修單電路故障 149
5.1 萬用表檢修電源電路和電壓供給電路故障 149
5.1.1 故障種類 149
5.1.2 萬用表檢修交流降壓電路故障 149
5.1.3 萬用表檢修整流和濾波電路故障 151
5.1.4 萬用表檢修直流電壓供給電路故障 153
5.1.5 萬用表檢修穩壓電路故障 154
5.1.6 萬用表檢修實用電源電路故障 155
5.1.7 萬用表檢修電源電路故障注意事項 156
5.1.8 萬用表檢修開關電源電路故障 157
5.2 萬用表檢修單級放大器和多級放大器電路故障 159
5.2.1 萬用表檢修單級音頻放大器電路故障 160
5.2.2 萬用表檢修單級選頻放大器電路故障 162
5.2.3 萬用表檢修阻容耦合多級放大器電路故障 163
5.2.4 萬用表檢修直接耦合多級放大器電路故障 165
5.3 萬用表檢修音量控制器、音頻功率放大器和揚聲器電路故障 166
5.3.1 萬用表檢修普通音量控制器電路故障 167
5.3.2 萬用表檢修雙聲道音量控制器電路故障 167
5.3.3 萬用表檢修變癢耦合推挽功率放大器電路故障 168
5.3.4 萬用表檢修普通揚聲器電路故障 170
5.3.5 萬用表檢修特殊揚聲器電路故障 170
5.3.6 萬用表檢修二分頻揚聲器電路故障 171
5.3.7 萬用表檢修揚聲器保護電路故障 171
5.4 萬用表檢修集成電路故障 173
5.4.1 集成電路故障特征 173
5.4.2 萬用表檢修集成電路故障方法 173
5.4.3 集成電路選配方法 177
5.4.4 萬用表檢修電子音量控制器電路故障 177
5.4.5 萬用表檢修單聲道OTL功放集成電路故障 179
5.4.6 萬用表檢修雙聲道OTL功放集成電路故障 182
5.4.7 萬用表檢修OCL功放集成電路故障 183
5.4.8 萬用表檢修BTL功放集成電路故障 185

第6章 電子技術知識點“微播” 187
6.1 多種電烙鐵和焊接技術知識點“微播” 187
6.1.1 特色電烙鐵知識點“微播” 187
6.1.2 焊接技術知識點“微播” 188
6.2 電路板和電子器件裝配知識點“微播” 189
6.2.1 電路板知識點“微播” 189
6.2.2 電子器件裝配知識點“微播” 191
6.3 尋找電路板上關鍵測試點和器件方法知識點“微播” 193
6.3.1 尋找電路板上關鍵測試點知識點“微播” 193
6.3.2 尋找電路板上器件方法知識點“微播” 196
6.3.3 尋找電路板上信號傳輸線路方法知識點“微播” 199
6.4 根據電路板畫出電路原理圖方法知識點“微播” 200
6.4.1 畫電路原理圖基本思路 200
6.4.2 根據器件畫出電路圖基本方法知識點“微播” 201
6.4.3 畫出三極管放大器電路圖知識點“微播” 202
6.4.4 集成電路畫圖方法知識點“微播” 203
6.4.5 畫小型直流電源電路圖方法知識點“微播” 204
6.5 多種集成電路拆卸和裝配方法知識點“微播” 206
6.5.1 集成電路更換操作程序和方法 206
6.5.2 多種拆卸引腳集成電路的方法 207

第7章 百種器件型號命名方法、結構和內電路快速查詢平臺 211
7.1 器件型號命名方法查詢平臺 211
7.1.1 國產電阻器型號命名方法 211
7.1.2 貼片電阻器型號命名方法 212
7.1.3 熱敏電阻器型號命名方法 212
7.1.4 壓敏電阻器型號命名方法 212
7.1.5 光敏電阻器型號命名方法 213
7.1.6 濕敏電阻器型號命名方法 213
7.1.7 氣敏電阻器型號命名方法 213
7.1.8 磁敏電阻器型號命名方法 214
7.1.9 力敏電阻器型號命名方法 214
7.1.10 電位器型號命名方法 214
7.1.11 電容器型號命名方法 214
7.1.12 微調電容器和可變電容器型號命名方法 215
7.1.13 呆型號命名方法 216
7.1.14 變癢型號命名方法 217
7.1.15 調幅收音機中頻變癢型號命名方法 217
7.1.16 電視機中頻變癢型號命名方法 217
7.1.17 二極管型號命名方法 218
7.1.18 國產三極管型號命名方法 219
7.1.19 日本產半導體器件型號命名方法 219
7.1.20 美國半導體器件型號命名方法 220
7.1.21 國際電子聯合會半導體器件型號命名方法 220
7.1.22 集成電路型號命名方法 221
7.1.23 國外集成電路生產廠家的字頭符號 222
7.1.24 日本三洋(Sanyo)公司集成電路型號命名方法 223
7.1.25 日本日立(Hitachi)公司集成電路型號命名方法 223
7.1.26 日本東芝(Toshiba)公司集成電路型號命名方法 223
7.1.27 日本松下電器(Panasonic)公司集成電路型號命名方法 223
7.1.28 日本三菱電機(Mitsubish)公司集成電路型號命名方法 224
7.1.29 日本電氣(NEC)公司集成電路型號命名方法 224
7.1.30 晶閘管型號命名方法 225
7.1.31 石英晶振型號命名方法 225
7.2 器件結構圖查詢平臺 226
7.2.1 貼片電阻器、線繞電阻器和薄膜電阻器結構 226
7.2.2 可變電阻器和電位器結構 226
7.2.3 光敏電阻器、濕敏電阻器、氣敏電阻器和壓敏電阻器結構 228
7.2.4 電阻型光電電位器、結型光電電位器和磁敏電位器結構 229
7.2.5 電容器基本結構、紙介電容器和貼片多層陶瓷電容器結構 230
7.2.6 有極性和無極性電解電容器、拉線微調電容器結構 231
7.2.7 電感器和貼片電感器結構 232
7.2.8 共模電感器和差模電感器結構 233
7.2.9 行線性調節器、變癢、振蕩線圈和中頻變癢結構 233
7.2.10 肖特基二極管和光敏二極管結構 234
7.2.11 三極管結構 235
7.2.12 場效應管結構 236
7.2.13 晶閘管結構 237
7.2.14 光電耦合器、電子三極管、電動式揚聲器和晶振內部結構 237
7.2.15 電磁繼電器、磁頭和直流有刷電機結構 238
7.3 數十種器件等效電路和內電路查詢平臺 240
7.3.1 普通電阻器和壓敏電阻器等效電路 240
7.3.2 貼片電容器、有引腳電容器、有極性電解電容器、大容量電解電容器和電感器等效電路 240
7.3.3 變?nèi)荻䴓O管、普通晶閘管、雙向觸發二極管、逆導晶閘管、雙向晶閘管、4極晶閘管、BTG晶閘管和光控晶閘管等效電路 241
7.3.4 石英晶振和陶瓷濾波器等效電路 243
7.3.5 普通復合管(達林頓管)內電路、大功率復合管內電路和帶阻尼管的行輸出管等效電路 243
